太陽光発電システム/太陽光発電のご案内

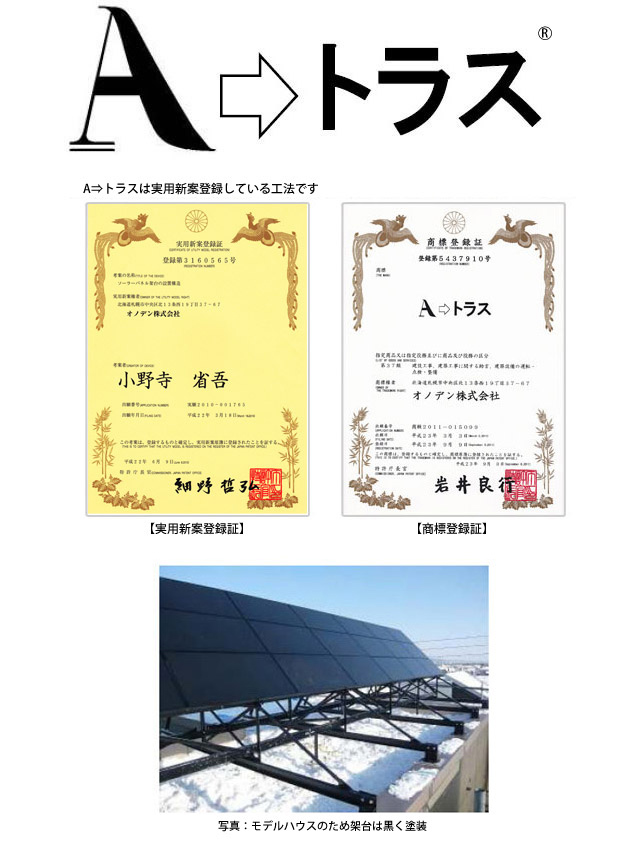

実用新案登録太陽光発電システム架台

無落雪屋根用(一般住宅)
野立用(地上設置)
【「A⇒トラス」由来について】

アートラスという名前の由来は、ギリシャ神話のひとつである世界の天空をたえず支え続けていた「アトラス」と、工法を意味する「トラス」とを掛けた造語です。また、「A⇒トラス」の「A」は、はじまりや上質の意味でもあります。デザインした「A」は太陽光の設置の様子を表し、左側足元部分で穴を開けない工法も表しています。

【特徴】

1.積雪地域・一般地域に合わせた設置を選択できます。

2.お客様のお宅の屋根形状に合わせた自由設計が可能です。

3.架台の保証期間10 年(無償修理)
メーカー製品および推奨品で構成されたシステムに限り、メーカー研修に合格した指定の施工店(施工ID 取得業者)が設置したもの

4.傾斜角度40度以上

5.間口は10m以内

6.原則、最前列設置は壁面から1m以上
安心・安全なライフラインを保証する暮らしに合った架台、積雪問題を乗り越え一年中発電する太陽光発電システムを目指しております。屋根面に穴を開けない工法で、雨でも漏れない、風に飛ばない・揺れない、また屋根の張替えも可能となりました。

【架台仕様と部材名称】

材質 :構造用鋼板
部材 :溝型鋼・C 形鋼・山形鋼
構造 :ボルト・ナットでの組立て方式
表面処理:溶融亜鉛メッキ

【施工例】

【設置条件について別途確認が必要な場合】

○海岸より飛散した海水が直接かかる地域(重塩害地域)の設置

○腐食性物質が存在する場所への設置

○無落雪屋根については、パラペット内側より500mm内側~モジュール端面までの距
離)の設置、又は地面より設置後のモジュール最頂部の長さが11mを超える設置

○野立用については、地面より設置後のモジュール最頂部が4mを超える設置

○垂直積雪量が1.5mを超える設置

○間口が12m以上のもの

○風速36m/Sを超える設置

【安全に関するご注意】

○ご使用前に「説明書」や「注意書」をよく読んで、正しくお使い下さい。

○部材の取付けには必ず製品付属及び指定資材をご使用ください。

○施工前に必ず現地調査を行い、図面に記載されている寸法、方角、設置枚数が一致していることをご確認ください。

○モジュール設置状況による物の破損、人的被害の発生が考えられますので、必ずモジュール設置前に周辺設置状況をご確認ください。

○配線途中の電線端部や端子を素手で触れないでください。

○配線工事途中の電線端部は必ず絶縁処理を行ってください。(火災・感電の原因になります)

○高所での据付工事はヘルメット・安全帯(命綱)腰袋・防護手袋

○太陽光架台分解・改造しないでください。(強度低下の原因になります)

【販売元】

オノデン株式会社
〒060-0013
札幌市中央区北13 条西19丁目37-67
TEL : (011)611-2226
FAX : (011)611-9080
E-mail : info@onoden.net
ソーラーフロンティア指定業者認定

【施工元】

オノデンCO.株式会社
〒060-0013
札幌市中央区北13 条西19丁目37-67

※A⇒トラスの類似品にご注意ください。
